Les calculateurs MS41 équipent les moteurs M52 et S52 sur les BMW des années 90, notamment la BMW E36 et le BMW Z3.

Les versions MS41.0, MS41.1 et MS41.2 partagent la même base matérielle, mais diffèrent sur certains composants et aussi sur le logiciel interne (firmware).

MS41.0

• Version installée sur les premiers M52 européens
• Matériel standard
• Logiciel ID41 (le plus courant en Europe)
• Gestion moteur classique sans fonctions additionnelles US

MS41.1

• Évolution du MS41.0
• Même carte mère
• Ajout de composants pour gérer certaines fonctions antipollution (marché US / M52 TU)

MS41.2

• Version destinée au moteur S52 US
• Matériel identique au MS41.1
• Logiciel spécifique moteur S52

Différences Hardware:

J’ai j’ai fait importer à pas cher un M41.1 des USA. J’ai du refaire une beauté au calculateur, sablage, changement du connecteur et nettoyage.

J’ai pu faire les comparaison pour trouver toutes les différences entre les MS41.0 européens et le MS41.1:

Voici toutes les différences que j’ai pu trouver.(ceci est seulement les composants ajoutés)

Je n’ai pas encore regardé si des valeurs sont différentes.

Descriptif rapide:

Face supérieure:

Repères 5 et 6
Ces deux composants correspondent au même type de puce que celle située entre eux.
Boîtier : ZIP-15
Référence possible : DPS716789 ou DPS926748

• Repère 5 :
  • Chauffage sonde lambda arrière
  • Pompe à air secondaire
  • Une broche non utilisée
• Repère 6 :
  • Voyant Check Engine
  • Électrovanne de canister (carbon canister)
  • Électrovanne Running Losses
  • Chauffage sonde lambda

Repères 2 et 3
Inductances dédiées à la masse des sondes lambda arrière.

Repère 4
Diode ajoutée pour la gestion de la pompe à air secondaire.

Repère 1
Selon les versions du calculateur :

• généralement un condensateur
• parfois remplacé par une résistance

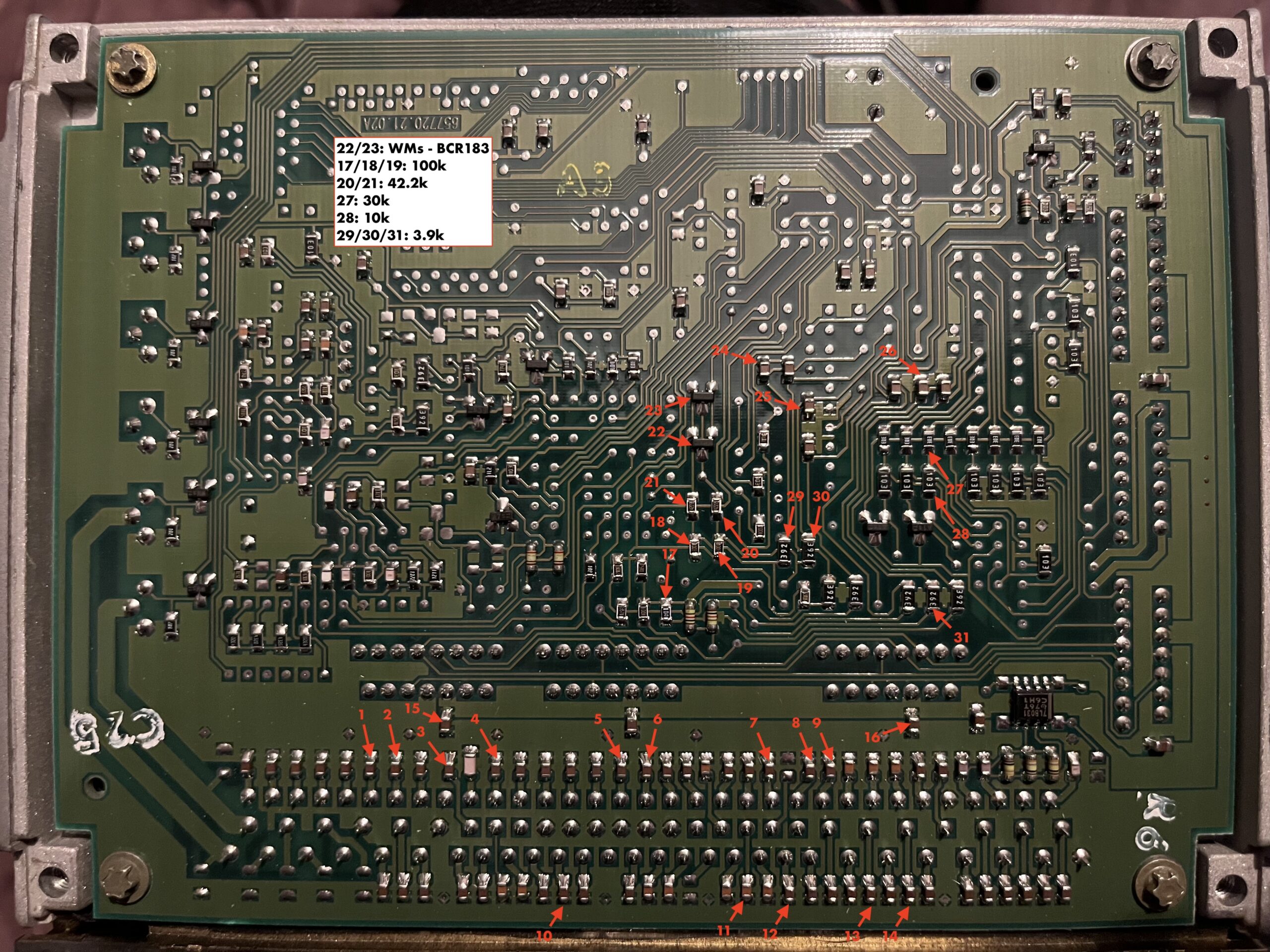

Face inférieure:

Repères 22 et 23 :
Transistors WMS-BCR183, dédiés au signal des sondes lambda arrière.
Ils fonctionnent en association avec :

• Résistances 18 à 21
• Résistances 29 et 30

Repères 17 / 18 / 19 : 100 kΩ

Repères 20 / 21 : 42,2 kΩ

Repère 27 : 30 kΩ (mesure signal TI)

Repère 28 : 10 kΩ (mesure signal TI)

Repères 29 / 30 / 31 : 3,9 kΩ

Repères 1 à 16 :
Condensateurs de filtrage pour les entrées/sorties et l’alimentation.

Repères 24 / 25 / 26 :
Condensateurs supplémentaires.

Les résistances 12 et 21 sont utilisées pour une broche non connectée, en association avec le condensateur 26.
